WICTEC 50 SG-Design

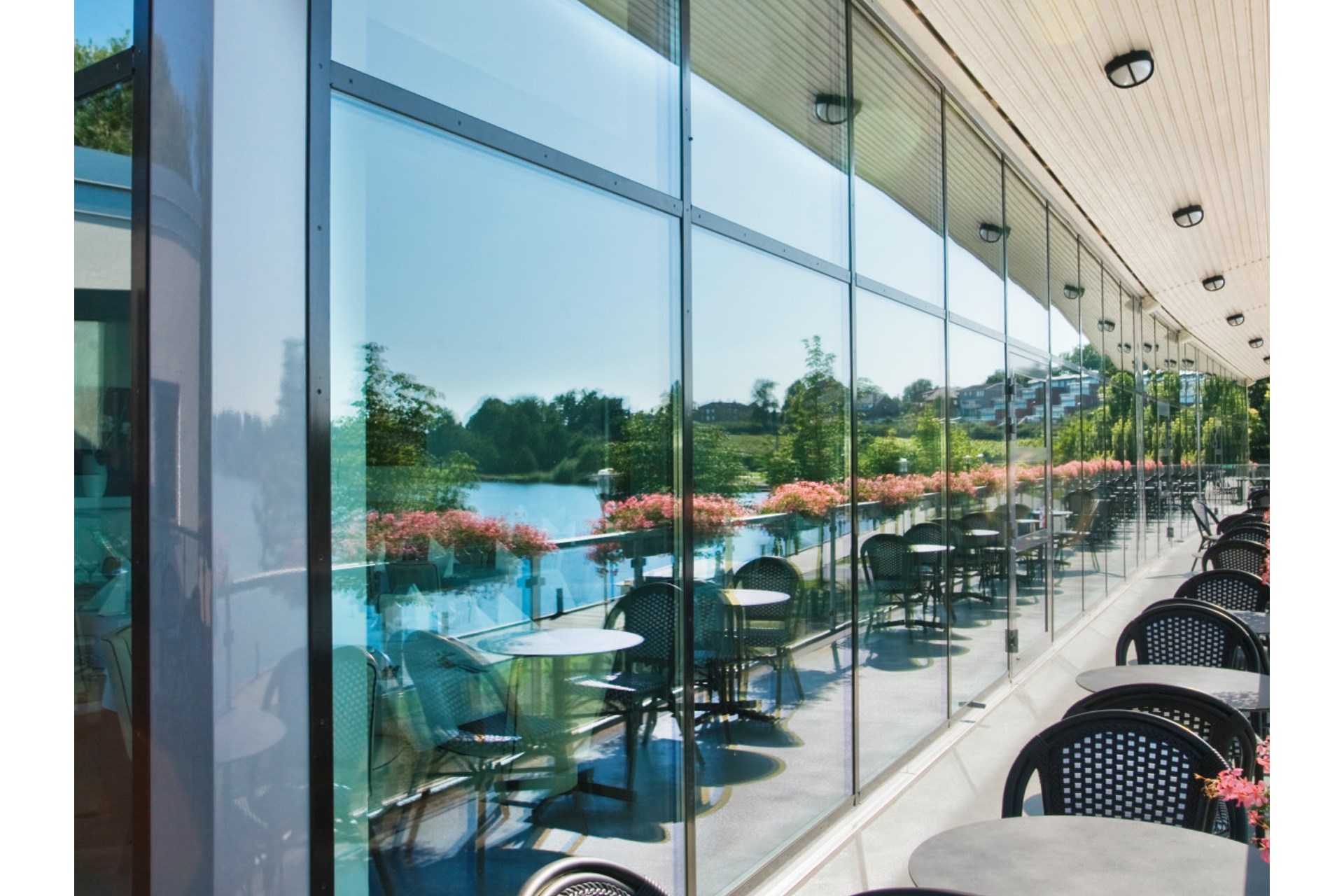

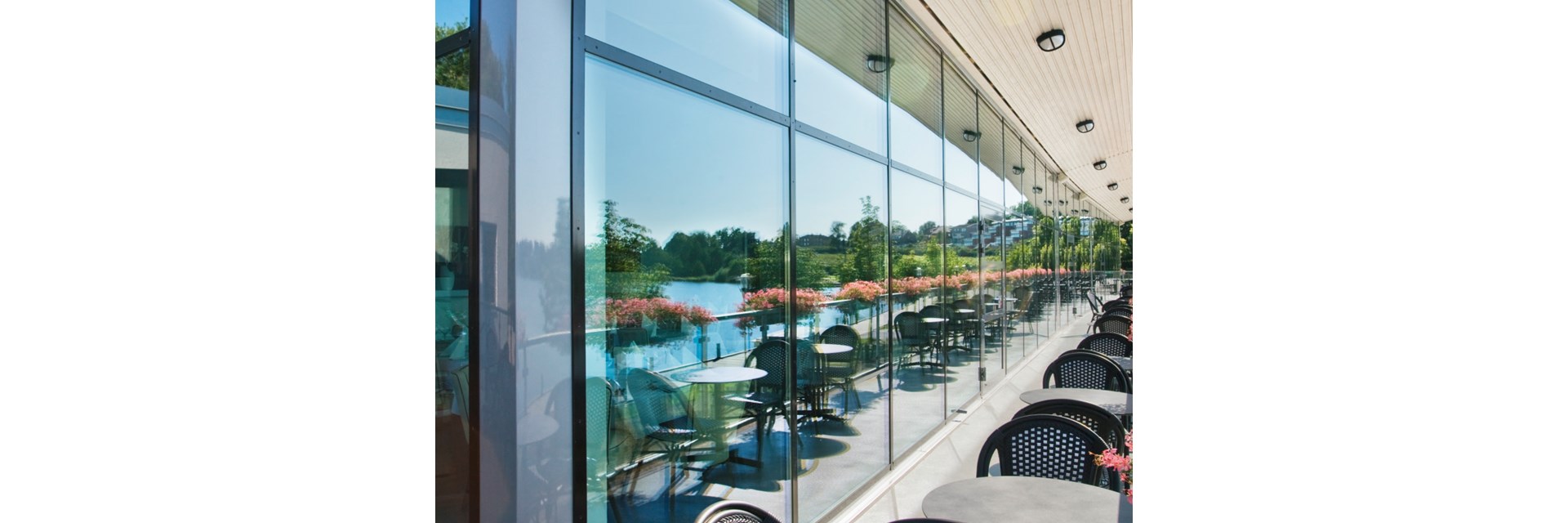

Zmniejszona szerokość listew dociskowych podobnie jak w klasycznym rozwiązaniu SG zapewnia maksymalną powierzchnię widoczną szyby. Zastosowanie anodowanych na czarno specjalnych listew zaciskowych o głębokości 4mm zapewnia ekonomiczne rozwiązanie przy podobnych właściwościach wizualnych i estetycznych jak klasyczna fasada strukturalna. System oferuje rozwiązanie standardowe lub z zastosowaniem szyb frezowanych. Tradycyjne (szybkie i proste) szklenie jest interesującym rozszerzeniem klasycznej fasady słupowo ryglowej.
Dokumentacja
Charakterystyka
Wyniki badań systemu / zatwierdzenie CE wg DIN EN 13830
Przepuszczalność powietrza
Wodoszczelność
Odporność na obciążenie wiatrem
Odporność na uderzenie
Antywłamaniowy
Kontrola jakości
Zarządzanie środowiskowe
Klasa AE
RE 1200
2000 / –3200 Pa, bezpieczeństwo 3000 / –4800 Pa
Klasa E5 / I5
RC1N
Certyfikowany zgodnie z normą ISO 9001:2008
Certyfikowany zgodnie z normą ISO 14001

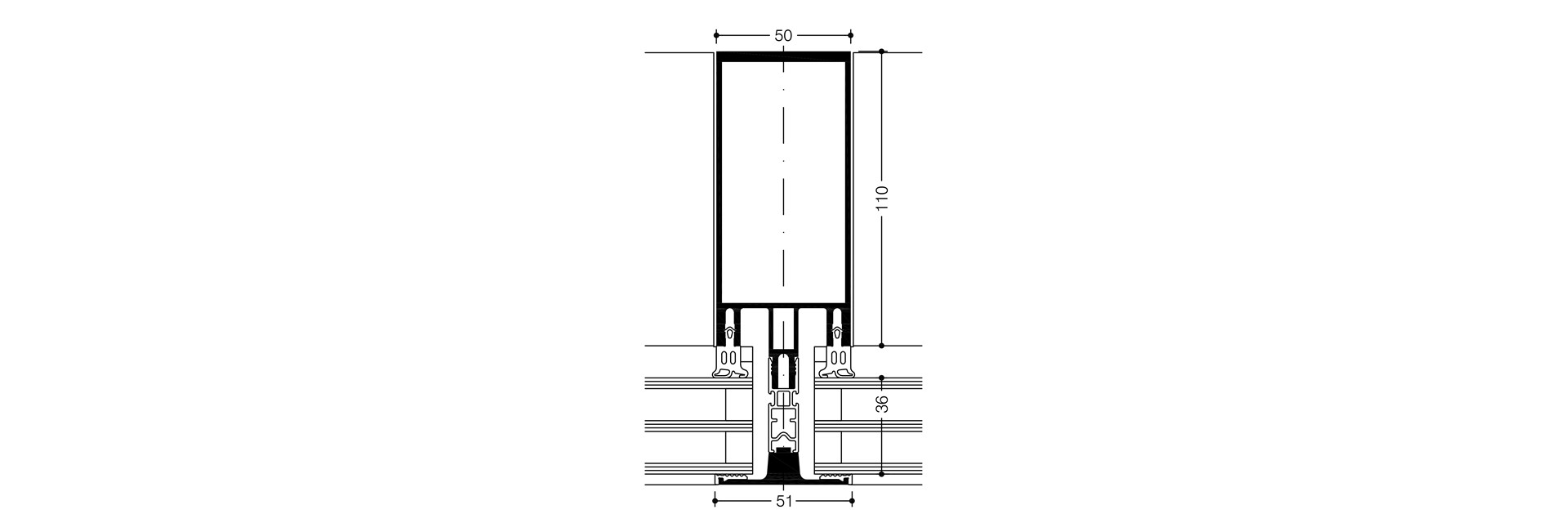

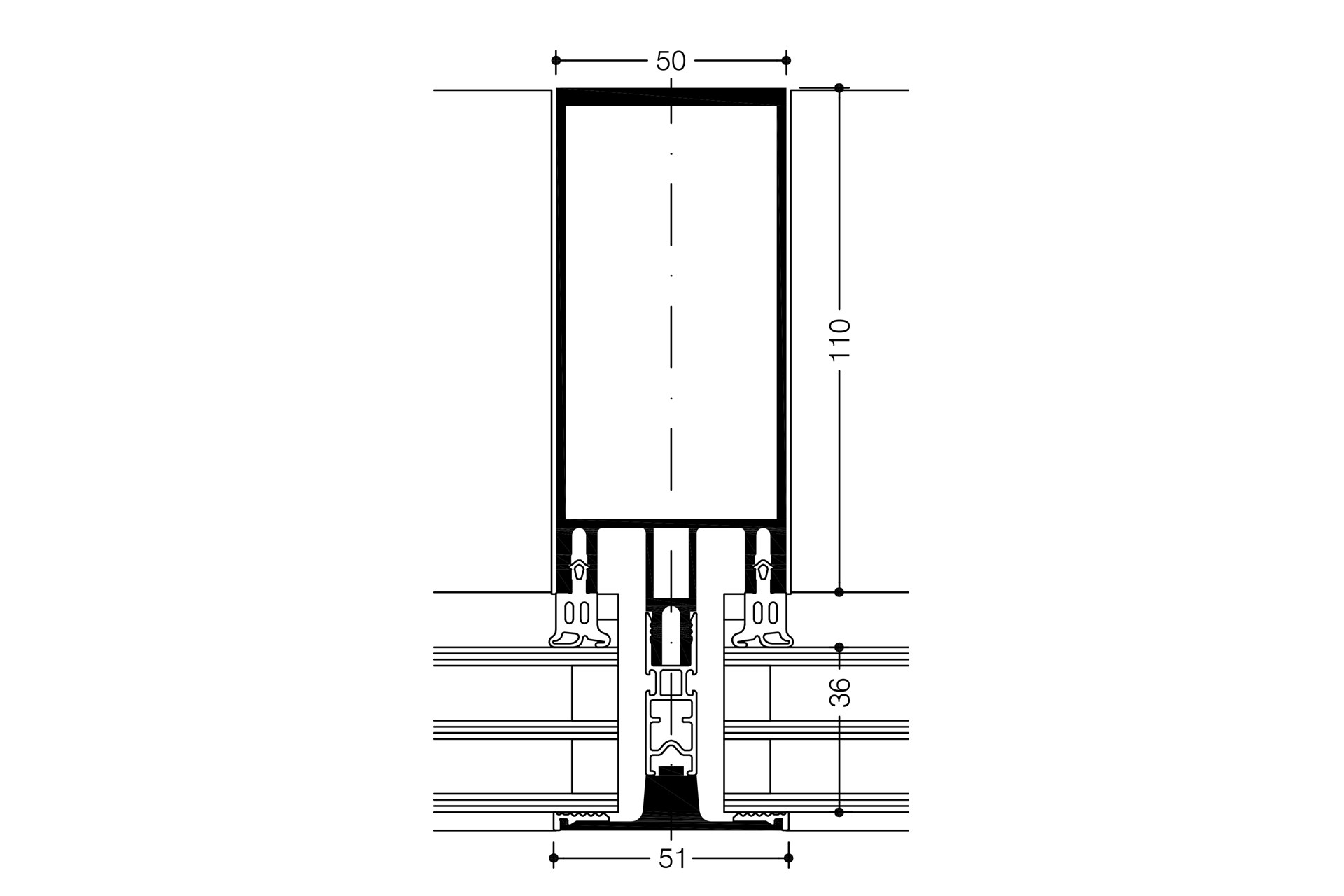

Parametry techniczne
Szerokość systemu
Zewnętrzna szerokość profilu
Grubość wypełnienia
System podstawowy
50 mm
43 mm / 51 mm
od 22 mm do 63 mm (szyba konwencjonalna) i od 26 mm do 47 mm (szyba frezowana)
WICTEC 50
Technologia systemu
- Minimalny wymiar podziału pomiędzy szybami dzięki szerokości listew dociskowych 43 mm i 51 mm
- Możliwe dwa warianty wykonania: głębokość listew dociskowych 4 mm przy zastosowaniu szyb tradycyjnych lub w jednej płaszczyźnie z zewnętrzną powierzchnią szyby dzięki frezowaniu krawędzi szyby
- Standardowa konstrukcja ściany osłonowej w technologii słupowo-ryglowej o podobnym wyglądzie, co szklenie strukturalne
- Zamiana spoiny silikonowej zastosowanej w klasycznym systemie w wariancie SG na listwę dociskową – dzięki temu jest możliwe zastosowanie standardowych szyb jedno- i dwukomorowych
- Produkcja i montaż są identyczne, jak w przypadku standardowej ściany osłonowej WICTEC 50
- Wodoszczelne, nakładkowe połączenie rygla ze słupem, bez mechanicznej obróbki słupów
- Estetyczny wygląd fasady od wewnątrz - uszczelki wewnętrzne słupów i rygli w jednej linii
- Szeroki wybór profili umożliwia ekonomiczne dostosowanie do wymogów konstrukcyjnych projektu. Większość profili umożliwia zastosowanie dodatkowych wzmocnień
