WICLINE 75 TOP - Hoja oculta
La versión de WICLINE 75 TOP de hoja oculta, de finas líneas vistas, permite una gran entrada de luz y vistas panorámicas, ofreciendo a la vez un buen aislamiento térmico, gracias a su ratio entre perfil visto y vidrio y también gracias a la tecnología patentada ETC Intelligence®, con poliamidas bajo emisivas en la zona de rotura de puente térmico.
Ahora está también disponible con la manilla oculta, con el perfil de hoja 1010615 (capacidad acristalamiento de 36 a 46 mm).
Documentación
Características
Resultados de ensayo / Marcado CE de producto según DIN EN 14351-1:2006+A1:2010
Permeabilidad al aire
Estanqueidad al agua
Resistencia a cargas del viento
Aislamiento acústico
Fuerza de maniobra
Capacidad de carga ante situación de riesgo
Resistencia mecánica
Durabilidad a ciclos de apertura y cierre
Resistencia a la corrosión de herrajes
Protección al robo
Gestión medioambiental
Clase 4
E900
Clase C5/B5
Rw (C;Ctr) = 46 (-1;-4) dB
Clase 1
Cumple requisitos
Clase 4
Clase 3 (20 000 ciclos)
Clase 5
RC1N, RC2N, RC2, RC3
Certificado según DIN EN ISO 9001:2008
Prestaciones técnicas:
Tecnología de los perfiles:
-

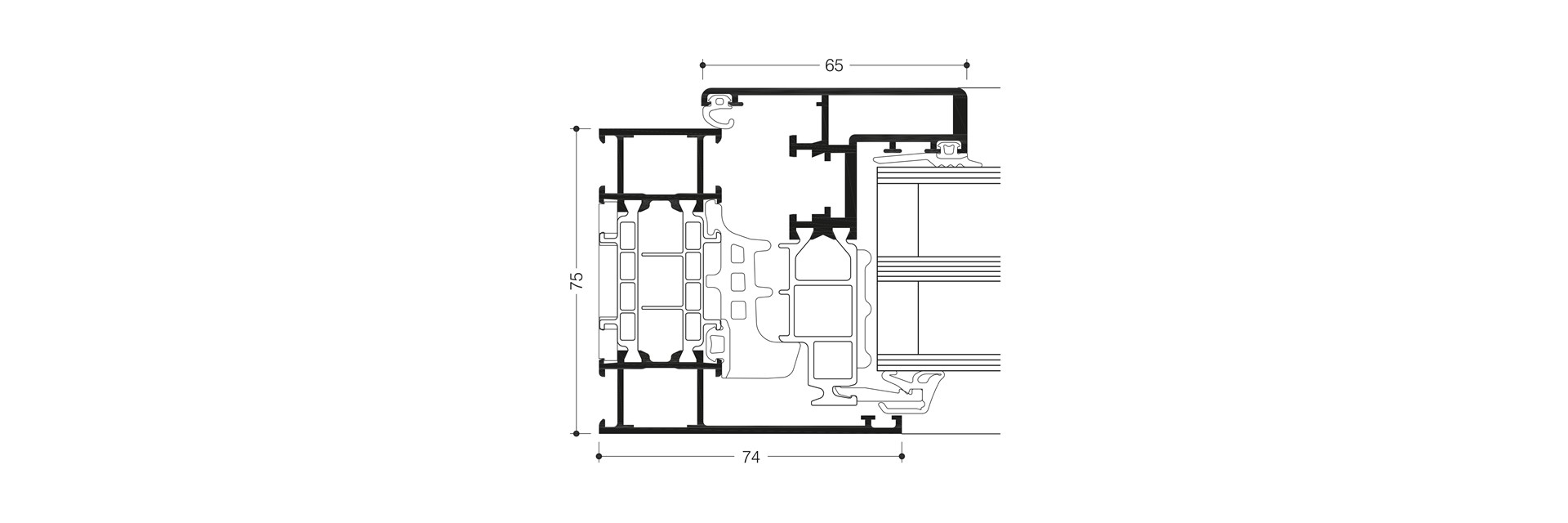

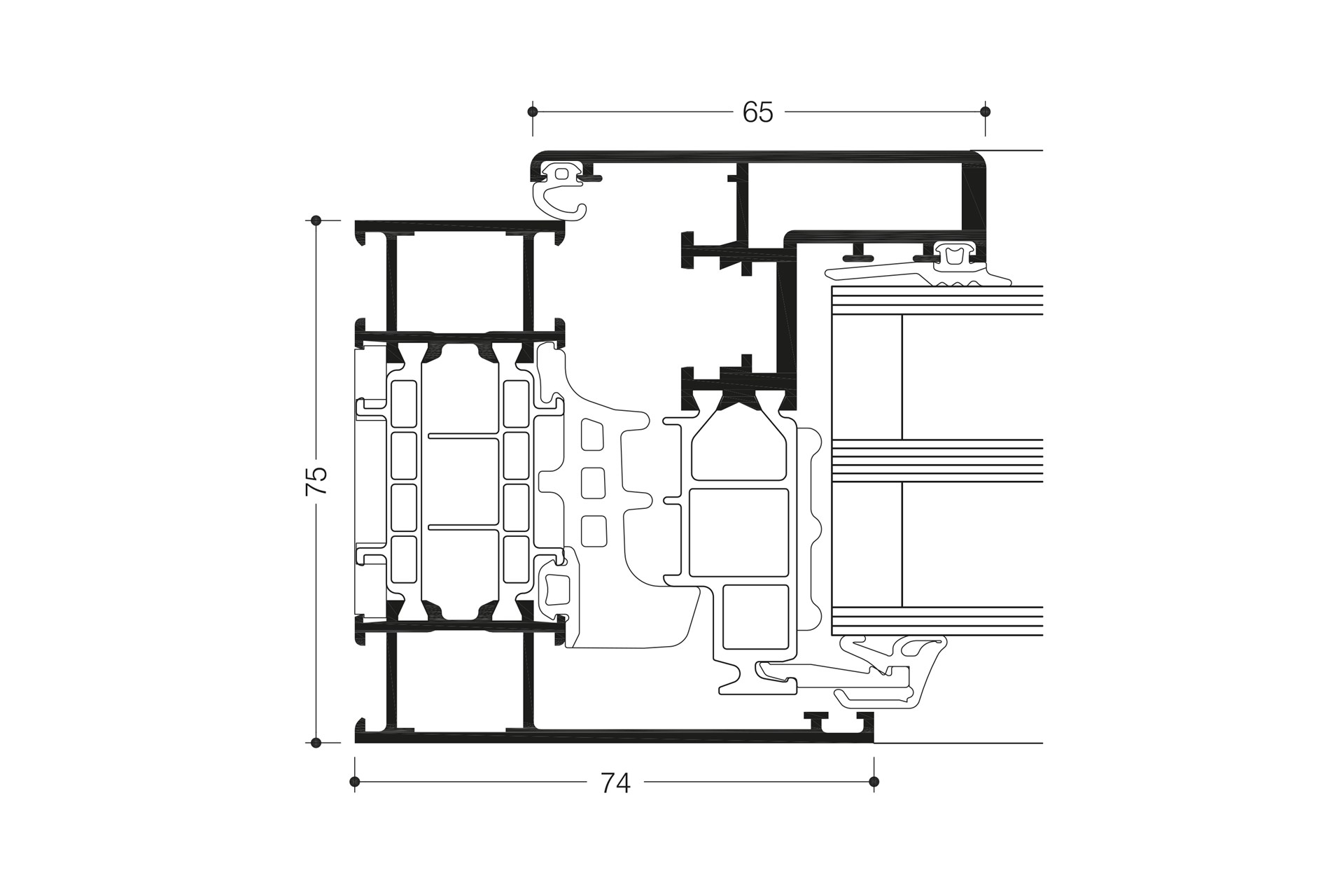

Módulo de 75 mm con sistema de perfil multicámara de alto aislamiento, con sistema patentado ETC Intelligence®.
-
Prestaciones a niveles de Passive House.
-
Capacidad acristalamiento hasta 50 mm.
-
Opción de drenaje visto u oculto.
Aislamiento térmico:
- Valores Uf de 0.97 a 1.3 W/(m²K) en fijos, con líneas vistas de 48 a 155 mm.
- Valores Uf de 1.2 W/(m²K) en combinaciones marco-hoja con líneas vistas de 74 a 142 mm.
- Valores Uw inferiores a 0.80 W/(m²K)
Concepto de sellado:
-
Junta central de gran dimensión, de 3 tipologías:
- Instalación perimetral, continuo en esquinas.
- Con esquinas preformadas, sin necesidad de uso de adhesivos de unión.
- Marcos vulcanizados.
Herraje:
- Opción herraje visto u oculto.
- Bisagras ocultas, con final de carrera amortiguado. Ángulo máximo de apertura: 105º
- Pesos de hoja:
- Bisagras ocultas: hasta 130 kg
- Bisagras vistas: hasta 130 kg
- Dimensiones de hoja (b x h): hasta 1300 mm x 2250 mm.
- Opción de instalación de limitador de apertura.
Diseños adicionales:
- Diversas opciones de manilla posibles:
- Disponible manilla mínima (sin roseta).
- Opción de manilla con bloqueo por llave.
- Acabado en acero inoxidable disponible.
- Para una mayor seguridad: Posibilidad de incluir detector de cierre completo de la ventana, como complemento a sistemas de alarma y monitorización.
Combinaciones de sistema:
- Las ventanas WICLINE 75 TOP se pueden combinar con las ventanas WICLINE 75 evo y MAX, con las puertas WICSTYLE 75 y con fachadas WICTEC.
Tipos de apertura:
- Practicable, oscilobatiente, abatible, doble hoja, exhutorios.
